手机充电器 巴西ANATEL认证
来源: | 作者:杭州度外 | 发布时间: 2023-04-07 | 1033 次浏览 | 分享到:


      巴西ANATEL在2022年4月29日发布了“Act No. 5159”技术法案,是关于评估手机用充电器符合性的技术要求和测试程序,该法案2022.10.26.生效;将于2023.10.21强制实施。



1 适用范围

1.1 本文件中规定的要求适用于以下移动电话充电器:

--1)、电力供应为交流电的便携式充电器(家用充电器).

--2)、电力供应为直流电的便携式充电器(车载充电器).

--3)、感应式充电器,无论电源类型是交流电还是直流电.

--4) 、用于电子设备电力供应的USB接口/端口,没有数据传输功能,与电力供应类型无关。

1.2.本法规不适用于作为电气/电子设计的一部分的设备(如电视、电脑)的USB接口。

2 产品定义

2.1 手机充电器:为手机电池充电的设备。本定义不包括不转换/适应电能的电缆或其他设备。

2.2 感应充电器:由磁场产生线圈组成的系统,当耦合到待充电设备时,通过感应或磁共振或电容耦合进行电能传输;也称为WPT(无线电力传输)充电器。

2.3 在车辆环境中使用的充电器:它是用于连续供电(DC)的车辆的充电器,例如12V或24V。它可以内置在车辆结构中(例如:感应或USB接口)或便携式(可移动)。

3 一般准则

3.1.除非另有说明,在评估产品的电磁兼容性和电气安全要求时,手机充电器必须与手机一起进行测试。

---3.1.1.充电器制造商必须提供一部手机及其初始放电的电池以进行测试。

4 车辆环境中使用的充电器的技术要求

4.1 电磁兼容性(EMC)要求评估标准

---4.1.1 静电放电抗扰度要求:必须按照ISO 10605/2008标准《道路车辆-静电放电电干扰试验方法》中包含的程序进行试验。

------4.1.1.1仅进行直接放电试验(ISO 10605/2008标准第8.3项)。

------4.1.1.2静电放电必须在以下水平施加:接触放电为1.2kV、4kV和6kV;以及2.4kV、6kV和8kV用于空气放电。

------4.1.1.3对于充电器的评估,必须采用Anatel发布的用于远程通信产品一致性评估的电磁兼容性技术要求中定义的标准C。

---4.1.2 浪涌和瞬态抗扰度要求:必须根据ISO 7637-2/2004标准中包含的程序进行测试:道路车辆-传导和耦合产生的电气干扰-第2部分:沿供电线路或仅沿供电线路的电气瞬态传导。

-------4.1.2.1根据充电器支持的电源电压,脉冲2a、2b、3a和3b必须采用ISO 7637-2/2004标准表A.1和A.2中定义的严重等级3。

------4.1.2.2为了评估充电器,必须采用Anatel发布的电磁兼容性技术要求中定义的标准B,以评估电信产品的符合性,观察测试中使用的手机充电过程的行为。

4.2 评估电气安全要求的标准

---4.2.1测试仅适用于便携式车辆充电器。不适用于内置在车辆中的充电器。

---4.2.2过热保护要求:如《电信产品合格评定电气安全技术要求》所述。在测试中,充电器不得超过电流要求中规定的温升限值。

---4.2.3 为了进行测试,作为使用连接到充电器的手机的替代方案,可以使用电阻性负载来模拟充电器制造商规定的充电期间更大电流消耗的条件。

5 其他充电器的技术要求

5.1.评估电磁兼容性(EMC)要求的标准

---5.1.1电磁干扰的排放要求,按照ANATEL发布的电信产品合格评定的电磁兼容性技术要求中所规定的要求。

------5.1.1.1.除感应式充电器外,完全适用于设备的辐射排放试验。

------5.1.1.2.为了进行测试,作为使用耦合到充电器的手机的替代方案,可以使用与1uF电容器并联的电阻负载。电阻负载必须模拟充电器制造商规定的充电过程中最大电流的条件。

---5.1.2.根据Anatel发布的电信产品合格评定的电磁兼容性技术要求中规定的电磁干扰豁免要求。

------5.1.2.1.除对辐射射频干扰和对电网变化和干扰的免疫测试外,应适用全部要求。

------5.1.2.2.在执行电磁干扰免疫测试期间,充电器必须显示其正常的工作条件,并通过给测试中使用的手机充电的过程进行评估。

---5.1.3.电磁干扰电阻率要求,如ANATEL发布的电磁兼容性技术要求中规定的电磁兼容性要求。

------5.1.3.1.仅对外部电源端口进行电磁干扰测试。在此测试中,充电器必须提供电气绝缘,以免损坏,以免损坏手机。


5.2.电气安全要求的评估标准

---5.2.1.充分适用于Anatel公司发布的电信产品合格评定的电气安全技术要求的以下测试:

------5.2.1.1防止过热。在试验中,充电器不得超过当前要求中规定的温升限值;

------5.2.1.2正常情况下的防触电保护措施;

------5.2.1.3外部电源端口过电压条件下的触电保护。

---5.2.2.在防触电保护测试中,充电器不得允许电流流入手机,以避免损坏设备。

---5.2.3.为了进行过热测试,作为使用连接到充电器的手机的替代方法,可以使用电阻负载,模拟充电期间更大的电流漏极的条件。

---5.2.4.根据手机使用的充电器插头进行以下测试:

------5.2.4.1.根据文件3.1.10第9项和文件3.1.11附录A项验证尺寸;

------5.2.4.2根据文件3.1.10.7.2.4.3的第21项,验证具有非固态引脚的充电器的正常操作。

------5.2.4.3根据文件3.1.10的24.2、24.4、24.5和24.10;24.10。

------5.2.4.4根据文件3.1.10的第24.7和30.1项,对带有绝缘套的充电器进行补充检查。

---5.2.5.手机中使用的充电器必须符合Anatel发布的电信产品合格评估的电气安全要求中规定的标记要求。

6 对感应式充电器的具体要求

6.1.除了满足其感应充电器应用类型(车辆环境或其他充电器)的电磁兼容性和电气安全要求外,该感应充电器还必须满足以下要求:

---6.1.1.现场强度要求:第18.305段-现场强度限制(任何类型、操作频率:任何非ISM频率),C部分-联邦规范CFR面心立方第18部分工业、科学和医疗设备的技术标准,应用Anatel建立的放射通信设备的合格评定测试程序中建立的测试方法。

---6.1.2.设备的基本频率:根据工业、科学、医疗设备(ISM设备)产生的电磁干扰基本规范的表2,不得为禁止的频率之一。

7 批准标识

7.1在全国市场上销售的蜂窝移动电话中使用的充电器必须带有认证的安全印章,其规格包含在Anatel发布的专用操作程序中。

---7.1.1.对于车载充电器,文中所述的安全印章是可选的。但是,设备必须以《电信产品中Anatel认证标识操作程序》中规定的一种形式标识Anatel认证。

---7.1.2.根据ANATEL的判断,具有不允许在其身体上贴上批准安全印章的建设性特性的充电器,可以在其手册中加盖印章。

---7.1.3.无论其分类(电信产品类型),如果产品已根据要求和测试程序评估手机充电器的一致性,即使这不是设备的主要功能,也必须承担批准安全印章。

------7.1.3.1除手机外,当设备具有感应充电器功能时,无需加盖安全印章。

8 最终规定

8.1.包含被归类为限制辐射无线电通信设备的模块的充电器还必须证明符合适用于这些模块的要求。

8.2.由于与提交测试的型号相似,具有相同外壳、相同电路板、相同互连图、相同印刷电路布局和内部硬件的充电器可能会受到相同一致性评估过程的影响。

---8.2.1.如果充电器的外壳与已经评估过的外壳不同,则必须进行与第5.2.4项有关的额外测试。

8.3.合格评定产生的文件必须提供制造商规定的充电器输入和输出的最大电压和电流值。

8.4.为了证明符合瞬变和静电放电的要求,仅适用于仪表盘或车辆其他地方的USB接口类型的车辆充电器,允许接受经OCD认可或评估,并且以按照Anatel定义的要求进行测试第一或第二实验室发布的测试报告。测试报告必须由OCD进行分析,它必须包含评估充电器的具体测试,而不是整个车辆的电气系统。

备注:针对车载USB充电接口

对应车载充电器,必须按照 ISO 10605/2008 8.3章节进行 ESD 测试(在此之前参考了 IEC61000-4-2)。静电放电有如下要求:接触放电2kv、4kv和6kv;接触放电4kv、6kv和8kv;对于车载充电器,必须按照 ISO 7637-2/2004 进行浪涌和瞬态抗扰度测试;对于 USB 内置车载充电器,ANATEL 将接受静电(ISO10605/2008), Surge和瞬态(ISO 7637-2/2004)在第一部分或第二部分实验室(如制造商实验室)完成的测试报告。实验室必须经过 ILAC 认证或OCD 的评估。类似产品有 USB I/F 盒子;随车辆销售的内置车载充电器可选择使用安全印章(Mint标签)。如果制造商选择不使用 Mint 标签,设备必须在其标签中有 ANATEL 印章,例如:例如ANATEL ID: HHHHH-YY-FFFFF

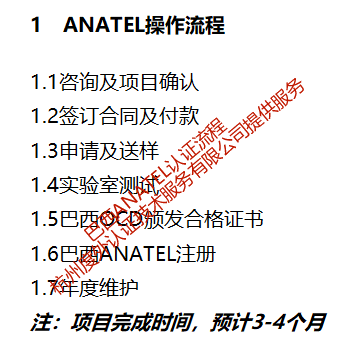

巴西ANATEL认证流程:




提供巴西当地代表,测试,认证全流程服务,


欢迎联系Jacky Cheng 13958111261
